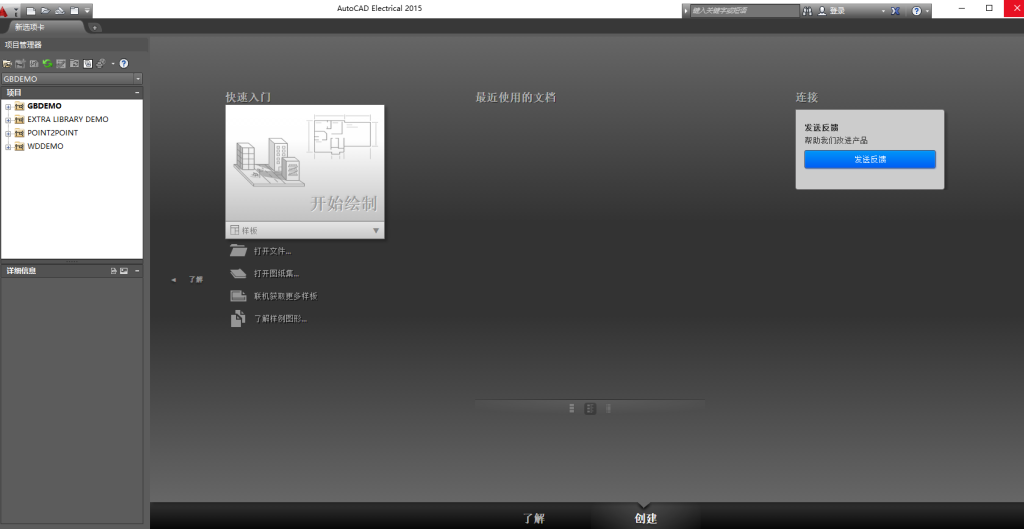

AutoCAD electrical是 Autodesk 推出的电气控制专业版 AutoCAD，在原生CAD全部绘图功能基础上增加电气自动化设计专用模块，专门用于控制柜、PLC、电机控制、低压电气原理图与柜内布局设计，广泛用于自动化设备、机床、生产线电气设计。
核心功能
电气原理图智能绘制
内置海量符合 IEC、ANSI 等标准电气符号库；自动导线编号、元件位号标记；线圈与触点自动交叉引用，修改一处，关联图纸同步更新。内置实时电气规则检查，快速发现重复编号、未连接、触点过载等错误。
PLC I/O 图纸
可直接从 Excel 表格批量生成 PLC IO 原理图，批量分配点位，大幅减少 PLC 图纸绘制工作量，支持主流 PLC 模块符号库。
控制柜面板布局
从原理图提取元件清单，自动在面板图放置元件外形（Footprint）；原理图与面板图双向联动，元件修改两边同步更新；支持线槽、导轨绘制，自动生成面板 BOM 物料表。
端子排编辑器
端子排序、端子编号、备用端子管理；新增端子数据导入导出，可对接魏德米勒、菲尼克斯端子选型软件，还可输出 STEP 给 Inventor 做 3D 机电装配。
报表自动生成
一键导出 BOM 元件清单、导线表、端子表、PLC IO 清单、电缆清单，报表样式可自定义。
下载地址
https://pan.xunlei.com/s/VOkkP6z6Jwzhmqlw07qGCCgJA1?pwd=5d75#
安装教程
